Projet hydroélectrique de Venda Nova (Portugal)

Etude des cheminées d'équilibre à géométrie complexe de l'aménagement

Client : Electricité du Portugal (E.D.P) - Echelle du modèle : 1/55

Contexte

E.D.P. souhaite compléter l’aménagement de pompage-turbinage de Venda Nova par une troisième installation appelée Venda Nova III. E.D.P. a donc confié à ARTELIA l’étude sur modèle physique de 2 cheminées d’équilibre de géométrie complexe.

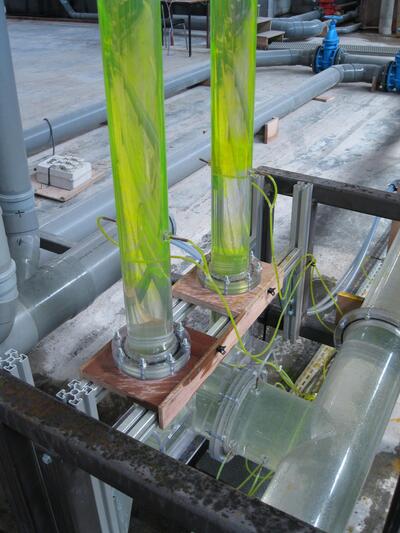

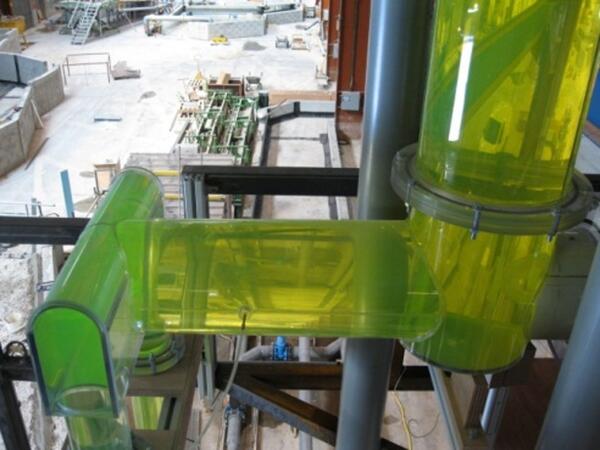

Description du modèle physique

  • Modèle de grande hauteur (> 7m) construit entièrement en plexiglas transparent
  • Reproduction du coup de bélier à l’aide d’une électrovanne couplée à un système d’acquisition débitmétrique et gérée par un logiciel spécialement développé par le laboratoire Artelia
  • Capteur de pression permettant d’enregistrer les variations de niveau dans la cheminée

Objectifs du modèle physique

  • Confirmation de la loi variation de débit / variation de hauteur issue du modèle numérique
  • Analyse du comportement hydraulique et notamment de l’interface air / eau dans la chambre de répartition
  • Mesure des pertes de charge singulières
