Stations de pompage d'eau brute et d'eau traitée de Gandharbpur (Bangladesh)

De nouveaux ouvrages pour augmenter la capacité de production d'eau potable pour la ville de Dhakka

Client : SUEZ / VEOLIA - Echelle du modèle : 1/7,79

Contexte

Le groupement composé de SUEZ et OTV (VEOLIA) a mandaté ARTELIA pour construire et étudier les modèles physiques des stations de pompage d'eau brute et d'eau traitée du nouvel aménagement de traitement d’eau potable de Gandharbpur, à Dhakka, capitale du Bangladesh.

2 modèles ont ainsi été construits pour modéliser chacune des 2 stations de pompage.



Objectifs des modèles physiques

L'objectif de chacun des modèles est d'assurer le bon fonctionnement la station de pompage en vérifiant les critères suivants :

  • Formation de vortex (de surface et de fond)
  • Pré-rotation dans l'aspiration de la pompe
  • Uniformité du champ de vitesse dans la conduite d'aspiration des pompes (5 mesures par pompe)
  • Risque d'entrainement d’air à l'entrée des pompes selon le débit aspiré et le niveau d'eau
  • Conditions hydrauliques d’alimentation en amont

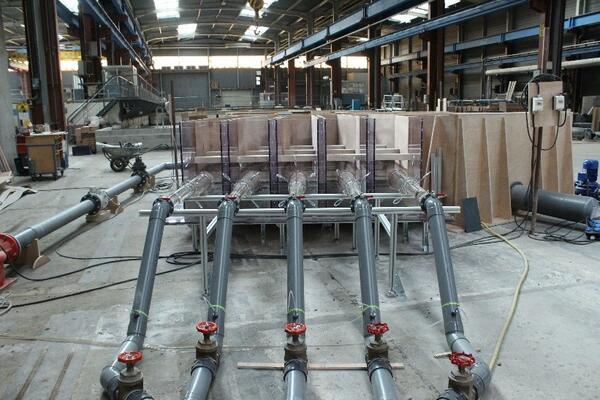

Description du modèle physique

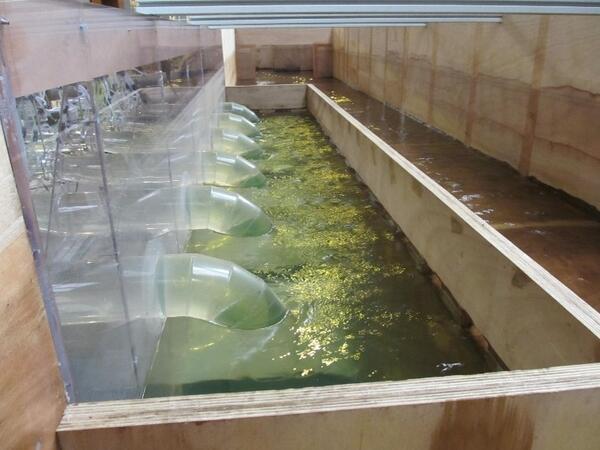

Le modèle de la SP d'eau traitée représentait les 2 canaux d'alimentation en eau, la chambre de distribution de flux et la bâche de pompage des 6 pompes.

Le modèle de la SP d'eau brute représentait les 3 conduites d’alimentation provenant du fleuve, l'ouvrage de répartition des débits et les différentes bâches de pompage.

Les deux modèles étaient également équipés d'appareils de mesure: débitmètres électromagnétiques, vorticimètres et mesure de vitesse locale par tubes de Pitot.
