Système d’alimentation du bassin « Melbourne » (France)

Construction d'un bassin d'orage

Client : Lille Métropole - Echelle du modèle : 1/14,5

Contexte

Afin de lutter contre le risque d’inondation en milieux urbain, Lille Métropole prévoit la construction d’un bassin d’orage sur la commune de Tourcoing, permettant de stocker 25000 m3 par temps de pluie. Ce bassin sera alimenté par différents émissaires pluviaux du réseau existant, avec un débit maximum de 11.6 m3/s. Compte tenu de la complexité des écoulements au sein de l’ouvrage (déversoirs, dérivation, puits de chutes…), Lille métropole souhaite valider le dimensionnement de l’ouvrage sur un modèle physique.

Objectifs du modèle physique

L’objectif du modèle physique est de valider et optimiser le fonctionnement hydraulique de l’ouvrage :

• Fonctionnement des ouvrages d’alimentation (cadre, conduite)
• Efficacité d’un système de répartition, type seuil déversant, des débits entre un compartiment pollution (dessableurs) et inondation;
• Fonctionnement des dessableurs

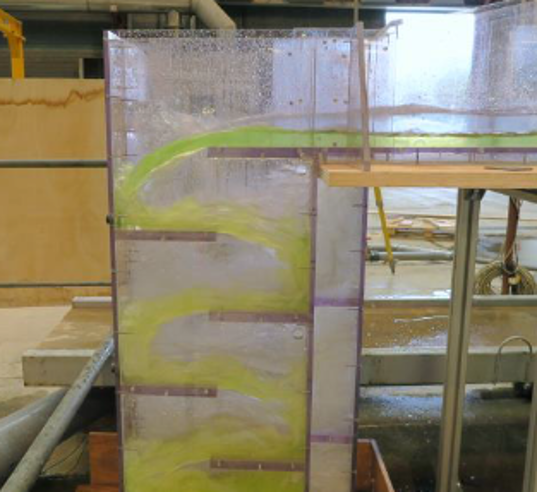

• Fonctionnement des puits de chutes
• Caractérisation du fonctionnement en situation dégradée (dégrilleur obturé)

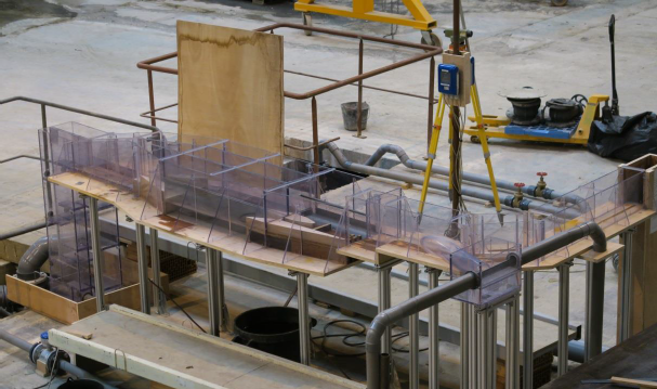

Description du modèle physique

Le modèle physique permet de représenter la totalité des éléments du projet:

• Cadre d’alimentation (DO1) et conduite d'alimentation (DO2)
• Bassin de répartition des débits avec ses équipement (dégrilleurs, seuil de répartition …)
• Dessableurs, cloison siphoïde, puits de chute du compartiment pollution
• Canal d’amenée et puits de chute du compartiment inondation
