Nouveau port GNL de Jafrabad (Inde)

Dimensionnement d’un nouveau port GNL

Client : MANTOVANI DI DHARTI - Echelles : 1/46,7 (2D) - 1/64,5 (3D)



Etude de la stabilité, des franchissements et des pressions sur la digue principale, constituée d’une carapace en ACCROPODE™ de 10 and 12m3.

Modèles mis en œuvre :

  • Deux sections testées dans le canal de largeur 1m, à échelle 1/46,7
  • Un modèle 3D réalisé dans le bassin double pour tester le coude et le musoir de la digue (échelle 1/64,5)

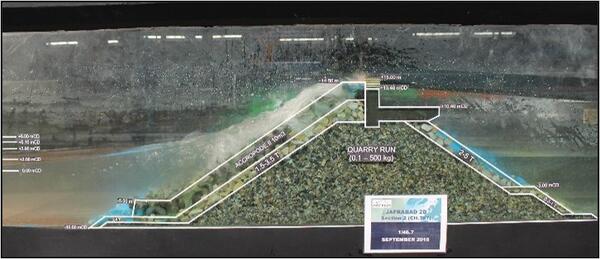

Section courante du modèle 2D | Artelia
Section courante du modèle 2D










  • 1000 m de digue reproduit environ,

  • Houle de projet : Hs=7,7 m / Tp = 14,9 s

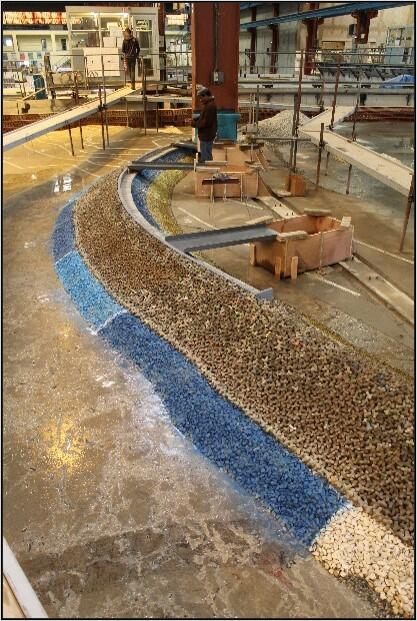

Coude de la digue principale – Modèle 3D | Artelia
Coude de la digue principale – Modèle 3D

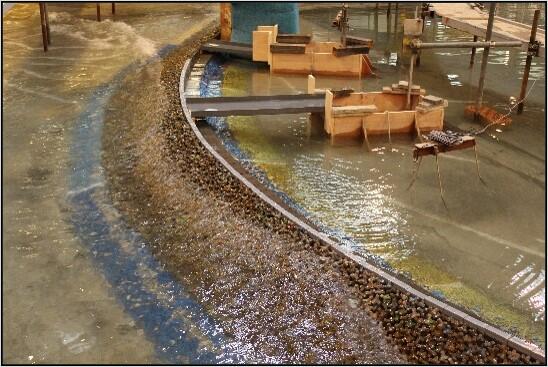

EMesures des franchissements sur le modèle 3D | Artelia
Mesures des franchissements sur le modèle 3D
