Modification de l'évacuateur de crues d'un barrage hydroélectrique (France)
Projet confidentiel d'aménagement de l'évacuateur de crues d’un Barrage EDF, pour en augmenter la capacité de débit
Client : EDF - Echelle : 1/40
Contexte
ARTELIA a été missionnée par le Centre d'Ingénierie Hydraulique de EDF dans le but d’étudier différents aménagements en vue d’augmenter la capacité de l’évacuateur de crues d'un barrage EDF (sujet confidentiel), sans rehausser la cote des plus hautes eaux de la retenue.

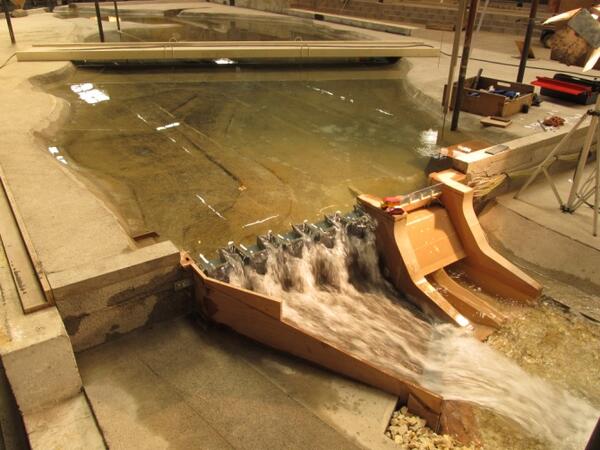

Objectifs du modèle physique Modèle physique de la retenue et du barrage avec évacuateur complémentaire
Vérifier la capacité des organes de l’évacuateur actuel
Etudier les conditions d’écoulement
Tester la capacité des deux configurations potentielles d’évacuateurs
Vérifier les conditions de dissipation d’énergie avec deux solutions de coursiers de restitution.

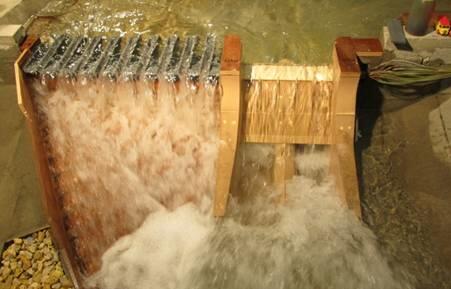

Modèle physique de l’évacuateur complémentaire en P.K. Weir
Description du modèle physique
Intégralité de la retenue représentée
Clapet et vannes existants manœuvrables
Deux types d’aménagements complémentaires testés : hausses fusibles et PK Weir
Deux types de coursiers : coursier lisse avec cuillère et coursier en marches d’escalier
